ブロック住宅について
ミニチュアブロック
建築用空洞コンクリートブロック（Ｃ種）

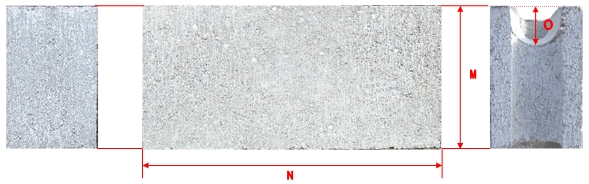

隅型（基本横兼用）ブロック各部寸法
| 上面 |
|
| 下面 |
|
| 横面 |  |
|
製 品 名 称 |
||||
|
|
１０ｃｍ |
１２ｃｍ |
１５ｃｍ |
１９ｃｍ |
|
Ａ |
10.0 |
12.0 |
15.0 |
19.0 |
|
Ｂ |
5.2 |
6.5 |
8.9 |
12.2 |
|
Ｃ |
2.6 |
2.8 |
3.1 |
4.1 |
|
Ｄ |
2.3 |
2.6 |
2.8 |
3.2 |
|
Ｅ |
11.0 |
10.3 |
10.0 |
9.7 |
|
Ｆ |
2.4 |
2.7 |
2.8 |
3.0 |
|
Ｇ |
2.4 |
2.6 |
2.8 |
2.8 |
|
Ｈ |
2.2 |
2.4 |
2.7 |
2.8 |
|
Ｉ |
11.0 |
10.9 |
10.5 |
10.3 |
|
Ｊ |
8.3 |
7.9 |
7.4 |
7.1 |
|
Ｋ |
2.6 |
2.8 |
3.0 |
3.1 |
|
Ｌ |
5.4 |
6.8 |
9.4 |
13.3 |
|
Ｍ |
19.0 |
19.0 |
19.0 |
19.0 |
|
Ｎ |
39.0 |
39.0 |
39.0 |
39.0 |
|
Ｏ |
4.1 |
4.8 |
5.2 |
6.0 |
|
Ｑ |
7.8 |
7.6 |
7.0 |
6.7 |
| 多少誤差あり |
（単位cm） | |||

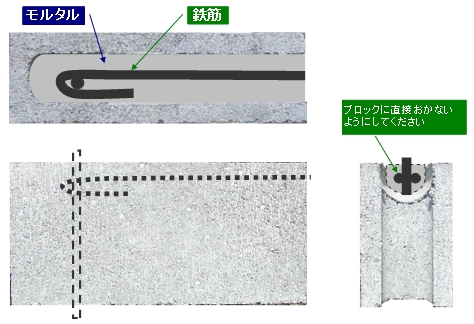

| 鉄筋の配置箇所は次のようになります。 |
|
|

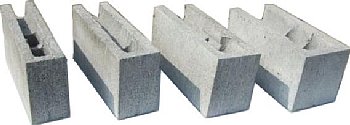

備考：隅型は、配達時や店舗に置かれている時はこのように 置かれていますが、使用時はひっくり返して  使用して下さい。 |
