 建築用空洞コンクリートブロック（Ｃ種）
ＪＩＳ相当品

横型（横筋用）ブロック各部寸法

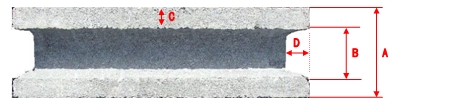

上面

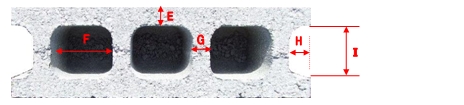

下面
横面

	製　品　名　称
	１０ｃｍ	１２ｃｍ	１５ｃｍ	１９ｃｍ
Ａ	10.0	12.0	15.0	19.0
Ｂ	5.2	6.7	9.1	13.1
Ｃ	2.4	2.7	3.0	4.0
Ｄ	2.5	2.7	3.0	2.7
Ｅ	2.5	2.6	2.7	2.9
Ｆ	8.4	8.0	7.5	7.1
Ｇ	2.3	2.8	2.6	2.8
Ｈ	2.7	2.9	3.2	3.2
Ｉ	5.5	6.8	9.6	13.5
Ｊ	19.0	19.0	19.0	19.0
Ｋ	39.0	39.0	39.0	39.0
Ｌ	4.0	4.9	6.8	7.0
	多少誤差あり			（単位cm）

鉄筋の配置箇所は次のようになります。

鉄筋は、D10（異形鉄筋、直径10mm）以上のものを使い 　　　　80cm以下の間隔で配置してください。

備考：横型は、配達時や店舗に置かれている時はこのように 　　　 　　　置かれていますが、使用時はひっくり返して使用して下さい。
